فكرة الدائرة الكهربائية للغسالة ذات التحميل العلوى

 فكرة عمل الدائرة الكهربائية للغسالة ذات التحميل العلوى

اختصار مخطط معظم الغسالات ذات التحميل العلوى بطريقة سهلة جدا بالرسم وشرح فيديو .

تم عمل هذا الشرح لطلب عدد كبير من متابعينا عن الرسم والمخطط لمعظم الغسالات ولذلك تم عمل اختصار لمعظم الغسالات من خلال الشرح التالى .

من خلال الشرح التالى سوف نتعرف على الفكرة الأساسية لعمل الغسالة منها سوف تستطيع توصيل أى دائرة لهذا النوع من الغسالات .

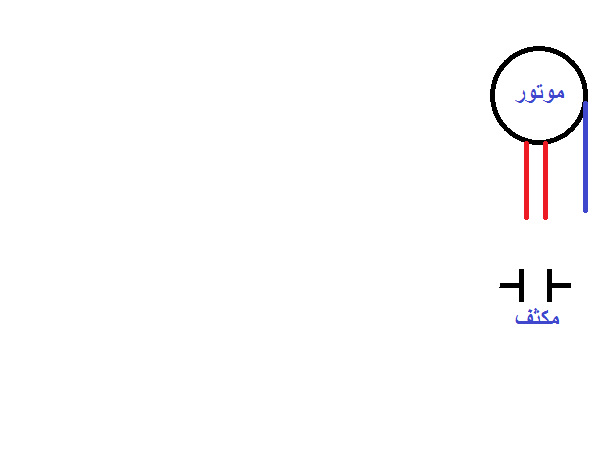

أول شئ نقوم برسمه هو الموتور ومن المعروف أن نوع اغلب الغسالات ذات التحميل العلوى يخرج من الموتور ثلاث أطراف سلك كما بالرسم التالى .

ثم يتم وضع المكثف للموتور لأن هذه المحركات تحتاج إلى مكثف لإعطاء قوة في حالة تشغيل الموتور .

يوجد ايضا صمام دخول للماء وأغلب الغسالات يوجد بها صمامين لدخول الماء كما يسمى بالسريونيت .

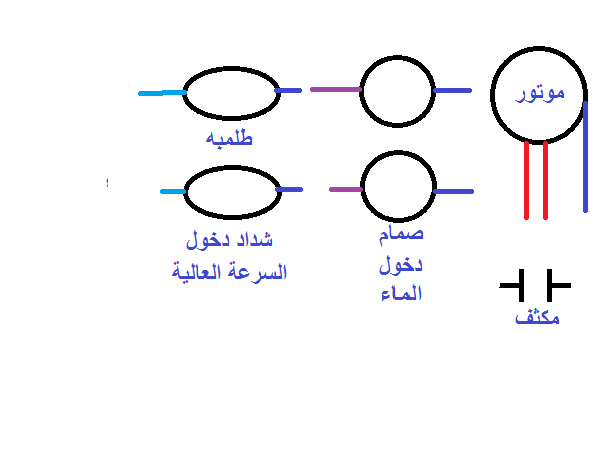

يخرج من كل صمام سلكين كما بالرسم التالى.

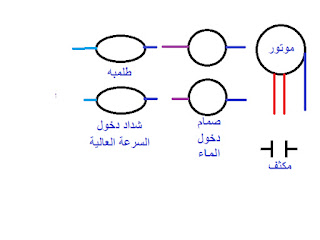

يوجد بالدائرة أيضا طلمبة طرد الماء لتفريغ الماء من الغسالة في مرحلة التجفيف وايضا شداد السرعة العالية الذى يعمل على تغير الجيربوكس حتى يدخل مرحلة أخرى من تحريك ترس سرعات الجيربوكس ونلاحظ خروج من الطلمبة وشداد السرعة العالية ساكتين من كل منهما . ونضعها على الرسم كما يلى .

يوجد ايضا في مكونات الغسالة الأساسية اللفل المسؤول عن مستوى الماء في الغسالة ويتم رسمة كالاتى .

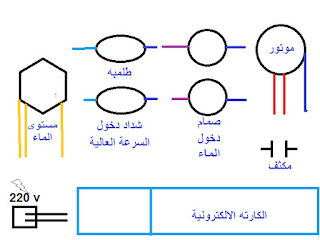

كما هو موضح في الرسم السابق وجود مصدر للكهرباء ويخرج منه طرفين  كهرباء .

واخيرا من مكونات الغسالة الأساسية هى الكارتة الإلكترونية المسؤوله عن تشغيل كل القطع السابقة في الغسالة في الوقت المحدد والمدة المحددة للتشغيل .

ونوضحها كما بالرسمه التالية

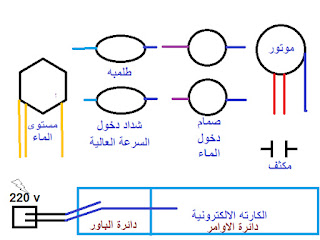

الكارتة الإلكترونية تقسم الى جزئين جزء لدخول الكهرباء وتسمى الباور وهو المسؤول عن تشغيل باقى الكارتة على كهرباء منخفضة الجهد وتمرير طرف كهرباء واحد فقط لتوزيعه من خلال الجزء الآخر من الكارتة الذى يقوم بتمرير طرف كهرباء واحد فقط من أطراف الكهرباء لكل قطعة في الغسالة في وقت محدد ولمدة محددة ، وكما هو موضح في الرسمة القادمة تقسيم الكارتة .

كل مكونات الغسالة بخلاف اللفل المسؤول عن مستوى الماء في الغسالة تحتاج إلى طرفين كهرباء حتى تعمل ولذلك يتم توصيل كل الدائرة بطرف كهرباء وطرف الكهرباء الآخر يتم عن طريق الكارتة .

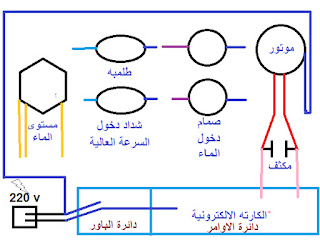

ومن خلال ذلك يتم كما بالرسمة القادمة توصيل الموتور بطرف كهرباء ، ومن المعروف يوجد طرفين سلك يتم توصلهم مع المكثف حتى يعمل الموتور ، وهنا يحتاج الموتور لطرف كهرباء على إحدى أطراف المكثف مع الموتور حتى يعمل في اتجاه وإذ تم توصيلة على الجانب الآخر من المكثف يتم عكس حركة الموتور وهذا يتم من خلال الكارتة الإلكترونية .

ايضا صمام دخول للماء يتم توصلهم بنفس طرف السلك المشترك مع الموتور من الكهرباء والطرف الآخر لكل صمام يتم دخولهم على الكارتة الإلكترونية لتشغلهم في الوقت المحدد .

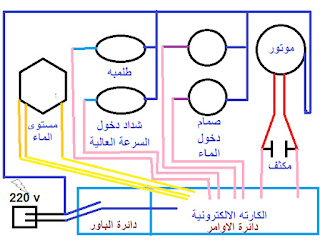

ايضا يتم توصيل طلمبة طرد الماء وشداد السرعة العالية بطرف الكهرباء المشترك مع الصمامات والموتور والطرف الآخر لكل منهما يتم توصلهم الكارتة الإلكترونية لتوصيل طرف الكهرباء الآخر في الوقت المحدد .

أما قطعة مستوى الماء فإنها تعمل من خلال الكارتة الإلكترونية بكهرباء ثابتة وڤولت منخفض .

هكذا يكون فكرة تشغيل مكونات الغسالة الكهربائية ذات التحميل العلوى في اغلب انواع هذه الغسالات .
